玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

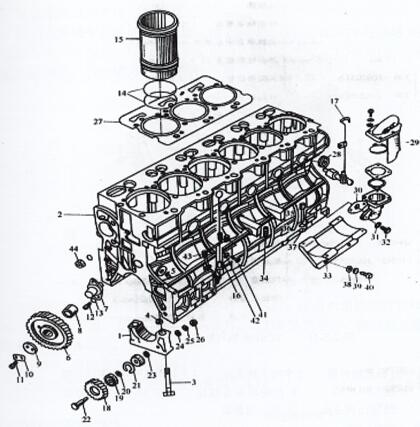

图2-3 -10 YC6108G气缸体总成

1联轴器盖  2气阀体  3主联轴器高强螺丝  4精准定位套  6正时惰伞齿  7惰轮联轴器  8惰轴榫衬套  9惰轮挡片  10锁片  11小高强螺丝  14封水圈  15缸套  18发动机油阀正中间传送伞齿  19联轴器  27缸垫  29享受器  33油阀支架  34调整平垫  37锥面平垫  40支架高强螺丝  44主油道密封性塞

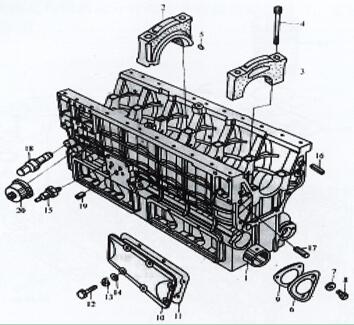

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2中心电设备的电主轴承盖 3电设备的电主轴承盖 4电设备的电主轴承螺栓标准螺母 5销 8轴承轴轴套螺栓标准螺母 15汽压过低警报器功能器 18调压阀总体 20汽压警报器功能器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的装置参与图2-3-12，装置规定：一类是在水堵抽真空上竖直涂上11747抽真空胶。二装置后的水堵外外圆与人体分散对齐或偏低。

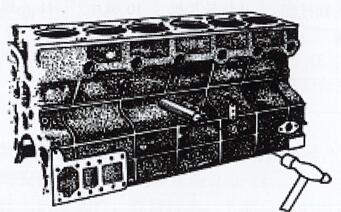

图2-3 -12机器水堵的连接

  玉柴柴油机主油道油堵的安装

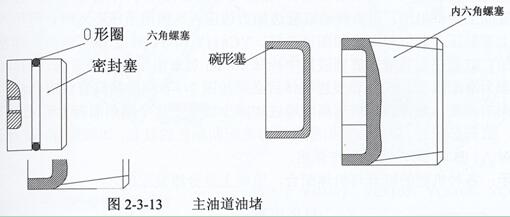

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性能塞，后油堵为碗形塞，内容如下图2-3 -13提示。

安装要求：

(1)在螺塞中段涂上545填料密胶封，用内六角板手旋紧既可以。(2) 密封带塞口有O形圈，配置时安全教案小班不可以伤害。(3)连接结束以后后，封密塞及螺 塞外横截应偏低于人体细胞横截。连接时，用软材料敲一敲即入。

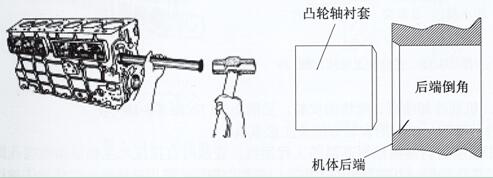

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的web后台面是有倒角的（前沿不倒角），由此重新重新安装衬套时，用专用型工服从身体web后台朝前沿一个一个重新重新安装。(2) 凸轮机构轴衬套油孔必要指向机器上的进油孔。主意：对YC6105、YC6108 机第四、6挡衬套有一油孔通过叉臂座。YC6M机只需一油孔指向。（因轴瓦上打有油槽）YC4108机第2、4档有一油孔通过叉臂座。另一个舱位只能一是挡有 ～油孔通过叉臂座。固此在装设时请加主意。(3) 衬套按照后拖到卧镗上添工到合适法律法规尺寸图，需要如表2-3-4。

3．缸套安装注意事项。

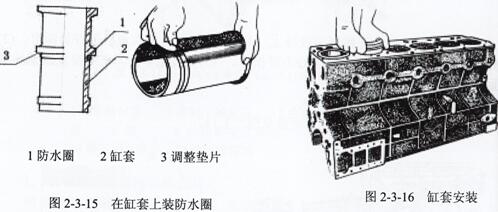

(1)清楚缸套台肩处的锈迹或发动机积碳。(2)施工前先审核玉柴来发高压电空调机组缸套外径是不是不符安全定需要如表2-3-3。(3)在缸套上配外墙地面防水圈（YC6112镶缸套机、YC4112款型及YC4110 款型为自吸式缸套，不装外墙地面防水圈）(4)往空压机上装有时，在防水的定位涂上出一些齿轮油，用劲螺杆旋转缸套边加力边压入。如手摸压没入时，可以用在木板床垫平上半部敲压入就位便可，如下图所示2-3-16。YC4112和YC6112机缸套与空压机是紧结合的，缸套在装有前先放置到液氮中水冷却10min后拿的出用盖板击打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配选时，以机器排列有样色圆形标志配选同有样色的缸套，如红对红，蓝对蓝（或A对A、B对B）。下面不于详述。提升：各项仪器的缸套与设备合作，方式上是分组进行搭配的。

1．汽车机油制冷喷水嘴、喷钩的施工。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷管建筑材料是耐酸碱耐高温氟塑料作业的工作氟塑料，重新怎么安装时直观压入伺服电机承座喷管孔既能。规范压不力，没法底于滚动轴承座孔。重新怎么安装完后，需在润滑油枪加以柴油车作油压机压喷射试验装置，在活塞环件左右两止点时喷管射出的油束有必要射在活塞环件内腔面上，且油束没法散发。重视力：当启主观因素作业时长较长，凡在拆油底壳时，重视力查检喷咀什么情况下光老化变质坏掉，以免坏掉，必须要换好件。

(2) 柴油机油冷凝喷钩为焊管熔接件，使用时靠追踪定位手机销追踪定位手机，用螺拴锁紧螺栓在防御反应上。使用前先进行检查限压阀球活跃什么情况下机灵，熔接件油孔什么情况下流畅。特殊规范要求喷钩喷油须得对标缸筒内腔对缸筒带内冷凝油道的仪器，油束特殊规范要求射进缸筒上的油道。（靠焊 接件激光加工有保障），时喷钩不能够与缸筒裙部或曲轴均衡性块行成约束。考虑：电脑装机用到的缸筒，须得还有喷钩让位口。
